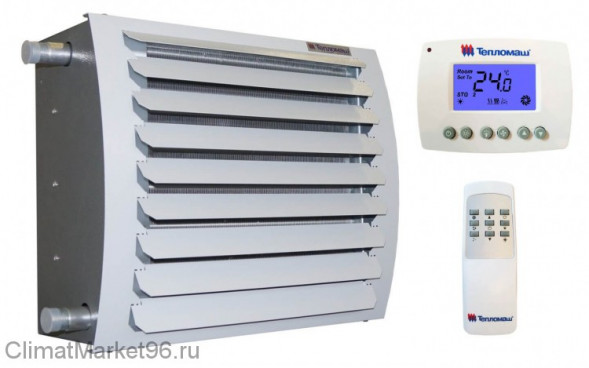

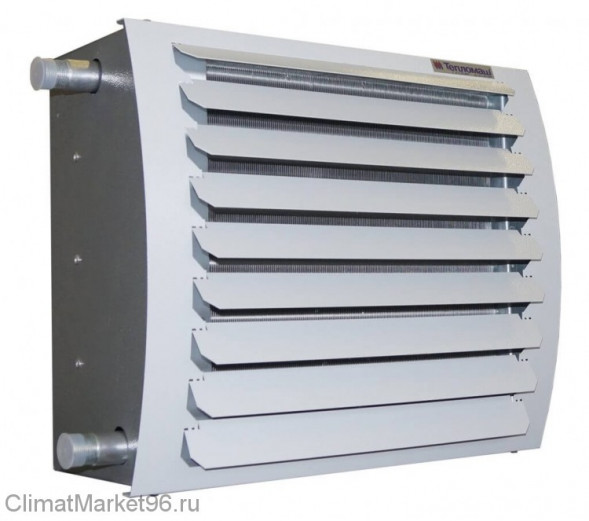

Водяной тепловентилятор Тепломаш КЭВ-120Т5W2

-12%
Артикул:775146
Бренд:Тепломаш
К сравнению
В избранное
Страна производитель:
Россия
Материал корпуса
Окрашенная сталь
Расход воздуха III м³/ч
6200
Длина свободной изотермической струи:
24,5 м
Степень защиты двигателя, IP:
44
Мощность при «t» воды 95/70°С, кВт
56,8 кВт
Мощность при «t» воды 80/60°С, кВт
45,8 кВт
Мощность при «t» воды 60/40°С, кВт
24,7 кВт
Пульт управления
В комплекте - HL10
В наличии 13 шт.
с ндс
59 734 67 880
Информация о доставке
Самовывоз
Транспортная компания GTD
Рассчитываем стоимость доставки...
Доставка СДЭК
Рассчитываем стоимость доставки...
Деловые Линии
Рассчитываем стоимость доставки...
Описание
Характеристики
Отзывы
Инструкции и сертификаты
Оплата и доставка
Вопрос-Ответ 0

Тепловентилятор водяной Тепломаш КЭВ-120Т5W2 серия TW

Тепловентиляторы с водяным источникам тепла применяются для основного или дополнительного обогрева помещений в промышленных, общественных и административных зданиях (магазины, стадионы, склады, ангары, автосервисы). Подключение производится к источнику отопления или системе ГВС. Способ монтажа горизонтальный или вертикальный — размещать можно как на стене, так и на потолке. Корпус выполнен из оцинкованной стали с полимерным покрытием серого цвета.

Проводной пульт управления с электронным термостатом и ИК пульт идут в комплекте поставки.Особенности:

  • К 1 пульту управления можно подключить до 2 тепловентиляторов КЭВ-120Т5W2 (управление синхронно, с одной точки).

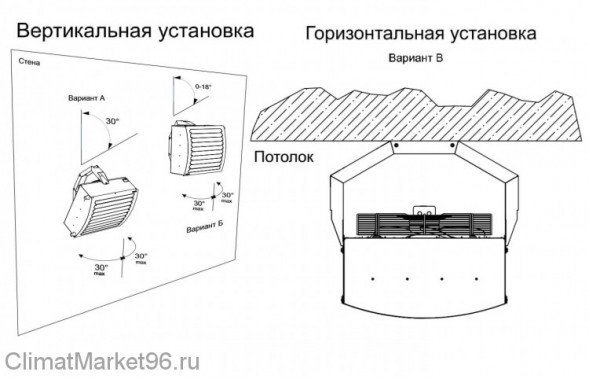

  • Универсальный монтаж (вертикальный под углом 30°или горизонтальный с помощью регулируемого кронштейна).
  • Поворотные жалюзи, позволяющие направлять потоки теплого воздуха в нужную область помещения.

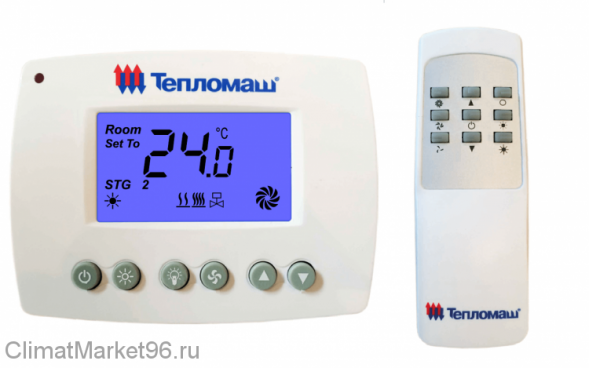

  • Проводной пульт управления HL10 с электронным термостатом + ИК дистанционный пульт.
  • 3 скорости работы вентилятора.
  • Регулирование тепловой мощности и расхода воздуха.
  • Максимальная допустимая температура теплоносителя 150°С.
  • Степень защиты тепловентилятора — IP44.
  • Степень защиты пульта управления — IP30.
  • Диапазон рабочей температуры +5 до +35⁰С (предельная от +1 до +40⁰С).
  • Важно! Подача горячей воды в нижний патрубок.

Варианты регулирования температуры:

  • Стандартная комплектация: тепловентилятор + проводной пульт HL10 с электронным термостатом — поддержание заданной температуры осуществляется за счет включения/выключения вентилятора и его работы на выбранной скорости. При достижении необходимого уровня температуры вентилятор отключается, теплоноситель продолжает циркулировать.
  • Опциональное подключение клапана с сервоприводом меняет принцип работы: клапан, по команде термостата перекрывает или открывает подачу теплоносителя, вентилятор продолжает работу.

Схема подключения тепловентилятора:


! Дополнительное оборудование и комплектующие для монтажа можно подобрать здесь


Комплектующие для монтажа:

Металлорукав L=400 Dy 3/4
Гибкая подводка Кран шаровой Фильтр сетчатый Угольник Воздухоотводчик
автоматический
Ниппель Тройник переходной

Дополнительное оборудование:

Смесительный узел Термостат защиты
от замораживания
RAK-TW. 5000S-Н
Двухходовой клапан
с сервоприводом
Концевой выключатель ВП-15К21 ПКУ-W1 (ver 1.0)
Регулирование подводимой тепловой мощности в зависимости от температуры воздуха внутри помещения Защита теплообменников от низких температур Регулирование теплоотдачи вентилятора для поддержания заданной температуры в помещении Включает тепловентилятор при открывании ворот Управление водяными тепловентиляторами одинаковой модели в количестве, большем, чем допустимое для одного пульта управления HL10

Пример качественной схемы регулирования:

Рекомендуется применять данную схему при разнице давления между прямой и обратной ветвями ориентировочно менее 40 кПа

Пример количественной схемы регулирования:

Рекомендуется применять данную схему при разнице давления между прямой и обратной ветвями ориентировочно более 40 кПа

Установка:

Примечание:

  • Не допускать замерзания воды в системе (замерзшая жидкость в теплообменнике может его повредить), для предотвращения подключайте термостат защиты от замораживания совместно со смесительным узлом с насосом
  • Не предназначен для установки в помещениях где присутствует с капельная влага или туман (автомойки, теплицы и т.п.).
  • Качество питающей воды должно соответствовать СНиП 41-02-2003 «Тепловые сети»
Характеристики
Тип двигателя:

ЕС мотор (Electronically Commutated-Электронно коммутируемый вентилятор) представляет собой двигатель постоянного тока, со встроенной электроникой коммутации и постоянными магнитами во внешнем роторе. Принцип работы - плавная регулировка оборотов.

АС мотор (Асинхронный двигатель) – это электрический двигатель переменного тока, действующий на основе вращающегося магнитного поля статора. Принцип работы старт/стоп, ограничен несколькими ступенями регулировки оборотов.

Если говорить просто, то основным отличием ЕС моторов от АС является сниженное энергопотребление. ЕС двигатели соответствуют действующей европейской директиве по энергосбережению ERP 2020, и в процессе работы выделяет ощутимо меньше тепла по сравнению с АС. Также в EC двигателе отсутствуют тепловые потери и, соответственно, повышается КПД.

Серия:
Общие характеристики
Бренд:
Родина бренда:
Страна производитель:
Серия тепловентилятора:
Модель:
Тип тепловентилятора водяного
Тип тепловой пушки
Сфера применения
Срок службы:
Гарантия:
Основные
Материал корпуса
Мощность электродвигателя
Число рядов в теплообменнике
Звуковое давление (на расстоянии 5 м)
Максимальная температура воды
Рабочее давление воды в теплообменнике до, МПа
Количество тепловентиляторов подключаемых к одному пульту управления, шт
Пульт дистанционного управления:
Тепловая мощность
Мощность при «t» воды 150/70°С, кВт:

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

Мощность при «t» воды 130/70°С, кВт

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

Мощность при «t» воды 105/70°С, кВт

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

Мощность при «t» воды 95/70°С, кВт

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

Мощность при «t» воды 80/60°С, кВт

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

Мощность при «t» воды 60/40°С, кВт

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

Расход воды
л/с, при "t" воды, С 150/70:
л/с, при "t" воды, С 130/70:
л/с, при "t" воды, С 105/70:
л/с, при "t" воды, С 95/70:
л/с, при "t" воды, С 80/60:
л/с, при "t" воды, С 60/40:
Подогрев воздуха
градусов С на выходе при "t"воды, 150/70

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

градусов С на выходе при "t"воды, 130/70

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

градусов С на выходе при "t"воды, 105/70

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

грудусов С при "t"воды, 95/70

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

градусов С на выходе при "t"воды, 80/60

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

грудусов С при "t"воды, 60/40

Тепловые характеристики приведены при температуре воздуха в помещении +15С и максимальном расходе воздуха.

Расход воздуха 1-2-3 режим
Расход воздуха I м³/ч
Расход воздуха II м³/ч
Расход воздуха III м³/ч
Длина свободной изотермической струи:
Защита и питание
Электропитание:
Сечение силового кабеля, мм²:
Максимальный ток
Степень защиты двигателя, IP:
Степень защиты, обеспечиваемая оболочкой, IP
Монтаж
Способ установки тепловентилятора
Высота монтажа при направлении нагретой струи вертикально вниз
Присоединительные размеры патрубков, дюйм
В комплекте
Тепловентилятор
Пульт управления
Паспорт:

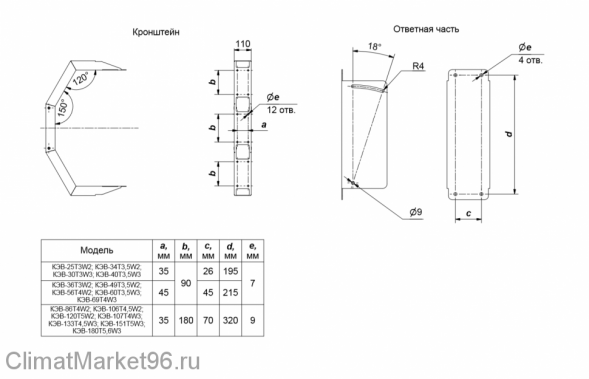

Кронштейн, ответная часть, крепёж
Опции
Термостат защиты от замораживания
Узел терморегулирования
Двухходовой клапан с электроприводом
Гибкие гофрированные патрубки

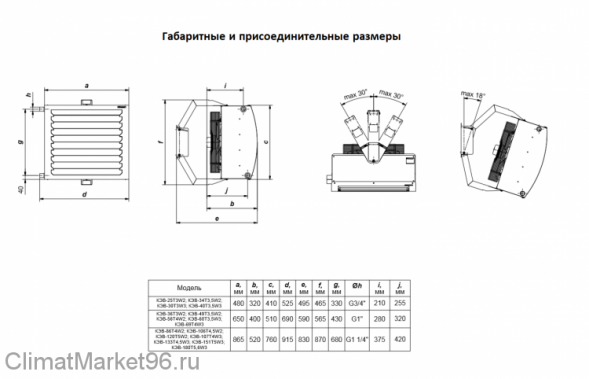

Габаритные размеры и вес
Габаритные размеры (ДхШхВ), мм
Размеры в упаковке (Ш×В×Г), мм:
Объем коробки, м³:
Вес без воды, кг
Вес с водой, кг
