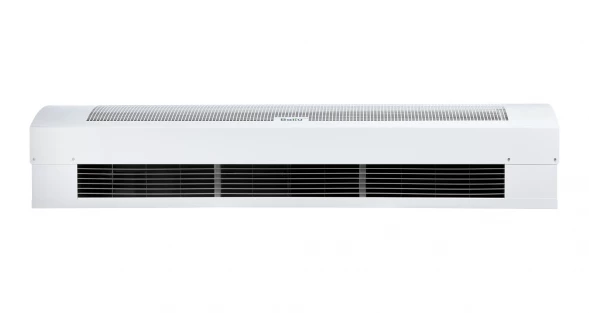

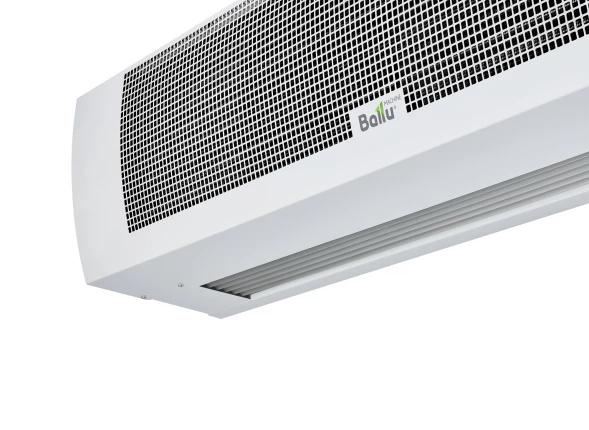

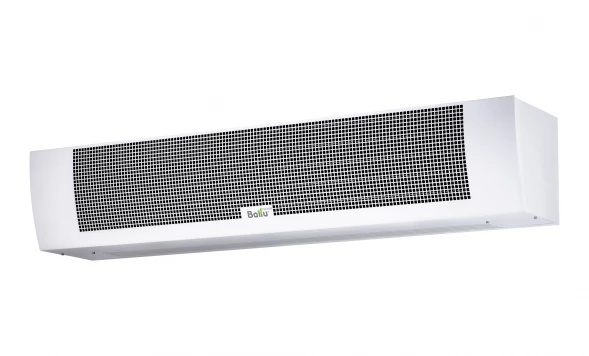

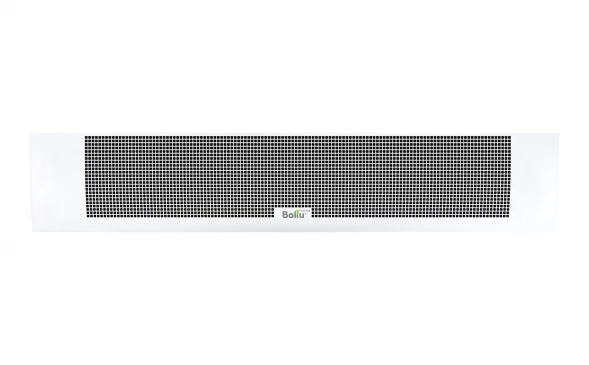

Водяная тепловая завеса Ballu BHC-H20W45-PS (пульт BRC-D2) серии PS High
Серия High применяется для защиты стандартных погрузочных ворот высотой до 4,5 метров а так же одно- и двух- створчатых дверей в регионах с холодным климатом или увеличенной ветровой нагрузкой на проем.

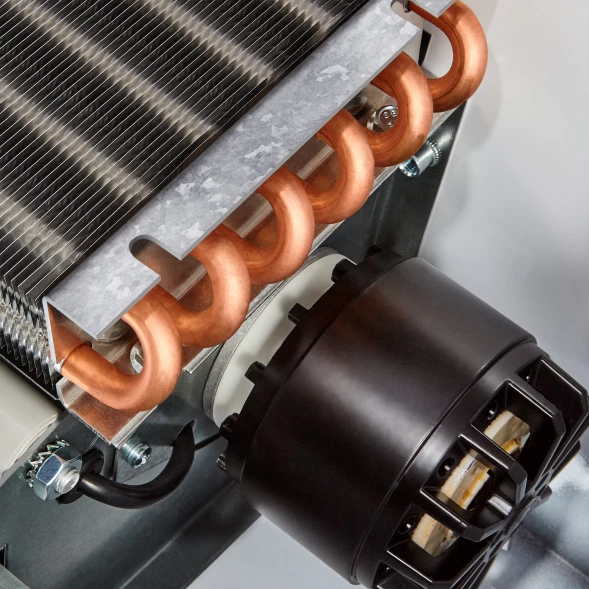

Медно-алюминиевый теплообменник с максимальным рабочим давлением 16 бар и максимальной температурой теплоносителя 150°С позволяет использовать в качестве теплоносителя перегретую воду и растворы гликоля.
Встроенная плата управления и цифровой пульт BRC-D2 позволяет использовать завесу совместно с электромагнитными клапанами для контроля расхода теплоносителя, концевыми выключателями и дверными магнитными контактами для обеспечения максимальной экономии электроэнергии и теплоносителя на объекте (без дополнительных пультов и коммуникационных блоков).
Благодаря использованию внешнероторных двигателей и многоступенчатой термозащите завесы могут быть смонтированы как горизонтально над проемом так и вертикально слева или справа от проема.
Преимущества:
- Универсальный монтаж (вертикально/горизонтально)
- 3 режима работы вентилятора
- Степень защиты завесы IP 21
- Цифровой пульт BRC-D2
- Кронштейны, для удобства монтажа (в комплекте)
- Эксплуатация завесы не менее 7 лет, гарантия 3 года
- Работа от сети 220В
- Возможность подключения до 63 завес к одному пульту
Установка:
Схема задней пластины завес для горизонтальной или вертикальной установки:
BalluВсе товары бренда
Китай — страна бренда
Китай — страна производстваХарактеристики
Общие характеристики
Бренд:
Родина бренда:
Китай
Страна производитель:
Серия завесы:
PS (HW), BHC
Модель:
BHC-H20W45-PS (пульт BRC-D2)
Тип завесы
Воздушно-тепловая завеса с водяным нагревом
Назначение тепловой завесы
Коммерческая
Место установки завесы:
На ворота, На потолок, На стену, На дверь
Для автомойки
Нет
Дизайнерская серия:
Нет
Цвет:
Белый
Срок службы:
7 года
Гарантия:
3 года
Нагрев
Способ нагрева
водяной
Теплоноситель
вода
Нагревательный элемент
Водяной теплообменник
Максимальная температура воды:
150°С

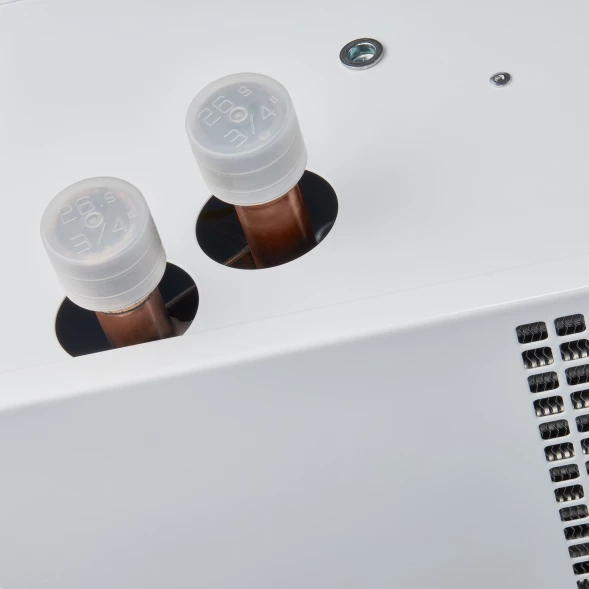

Присоединительные размеры патрубков, дюйм
G 3/4" (26,5 мм)
Рабочее давление воды в теплообменнике до, МПа
1,6
Электрические параметры
Электропитание:
Максимальный ток
1,8
Шнур питания (силовой кабель)
Нет
Сечение силового кабеля, мм²:
3 × 1
Класс электрозащиты:
I класс
Производительность
Эффективная длина воздушной струи:
4.5 м
Расход воздуха I м³/ч
3400
Расход воздуха II м³/ч
4200
Расход воздуха III м³/ч
5000
Скорость воздушного потока, м/с
8.6
Мощность электродвигателя
420 Вт
Популярная мощность завесы кВт
Условная тепловая мощность водяной завесы указанна в кВт.ч при температуре подаваемой воды +95°С / её охлаждением до +70°С / температура окружающей среды +15°С. При изменение любого из показателей мощность будет отличаться от заявленной. (См. технические характеристики модели)
40 кВт
Характеристики теплообменника при t 95/70/15°С
Номинальная тепловая мощность при (95/70/15°С)
40 кВт
Функциональные особенности
Регулировка температуры (термостат) в комплекте:
Да
Режим вентиляции без нагрева
Да
Звуковое давление (на расстоянии 5 м)
63 дБ(А)
Диапазон регулирования температуры воздуха
от + 5 до + 35
Безопасность (защитные функции)
Степень пылевлагозащиты:
IP21
Антикоррозионная устойчивость
Нет
Управление
Способ управления завесой
Проводной пульт управления
Пульт дистанционного управления:
Нет
Кол-во завес, управляемых с одного пульта, шт
63
Установка тепловой завесы
Ширина завесы (проема)
1965 мм
Вариант установки завесы
Горизонтальная установка, Вертикальная установка
Подключение
При монтаже стационарной проводки использовать трехжильный кабель с минимальным сечением 1 мм² по медному проводнику.
Расход воды
л/с при "t" воды 150/70 °С:
0.14
л/с при "t" воды 130/70 °С:
0.18
л/с при "t" воды 105/70 °С:
0.28
л/с при "t" воды 95/70 °С:
0.38
л/с при "t" воды 80/60 °С:
0.38
л/с при "t" воды 60/40 °С:
0.22
Тепловая мощность
Мощность при t° воды 150/70°С, кВт:
48.9 кВт
Мощность при t° воды 130/70°С, кВт
45.7 кВт
Мощность при t° воды 105/70°С, кВт
41.6 кВт
Мощность при t° воды 95/70°С, кВт
40 кВт
Мощность при t° воды 80/60°С, кВт
32.3 кВт
Мощность при t° воды 60/40°С, кВт
18.1 кВт
Подогрев воздуха
градусов С на выходе, при "t" воды 150/70 °С
28.6
градусов С на выходе, при "t" воды 130/70 °С
26.7
градусов С на выходе, при "t" воды 105/70 °С
24.4
градусов С на выходе, при "t" воды 95/70 °С
23.4
градусов С на выходе, при "t" воды 80/60 °С
18.9
градусов С на выходе, при "t" воды 60/40 °С
10.6
Габаритные размеры
Вес без воды:
43 кг
Вес в упаковке:
48.6 кг
Размер (Ш×В×Г), мм:
1965 × 300 × 290
Размеры в упаковке (Ш×В×Г), мм:
2060 × 325 × 385 мм
Объем коробки, м³:
0.26
Комплектация
Водяная тепловая завеса
1 шт.
Пульт управления (модель)

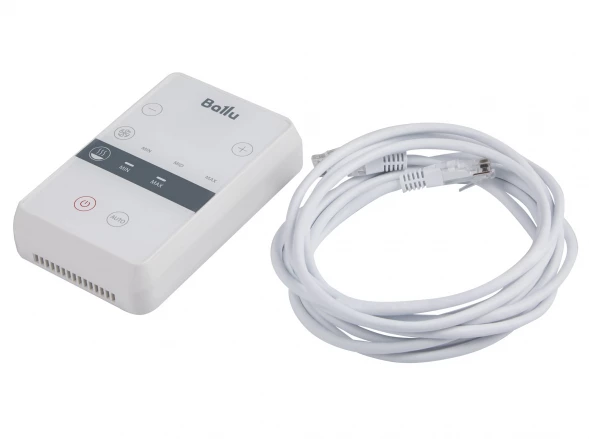

BRC-D2 — проводной пульт со встроенным датчиком температуры

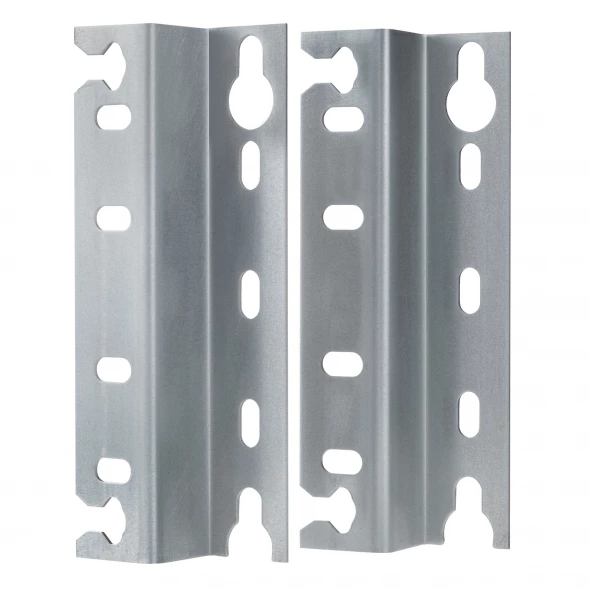

Крепёжные кронштейны:
1 компл.
Паспорт:
1 шт.
Опционально
Гибкие гофрированные патрубки
опция
Термостат защиты от замораживания
опция
Трехходовой клапан
опция
Двухходовой клапан с электроприводом
опция
Концевой выключатель
опция
